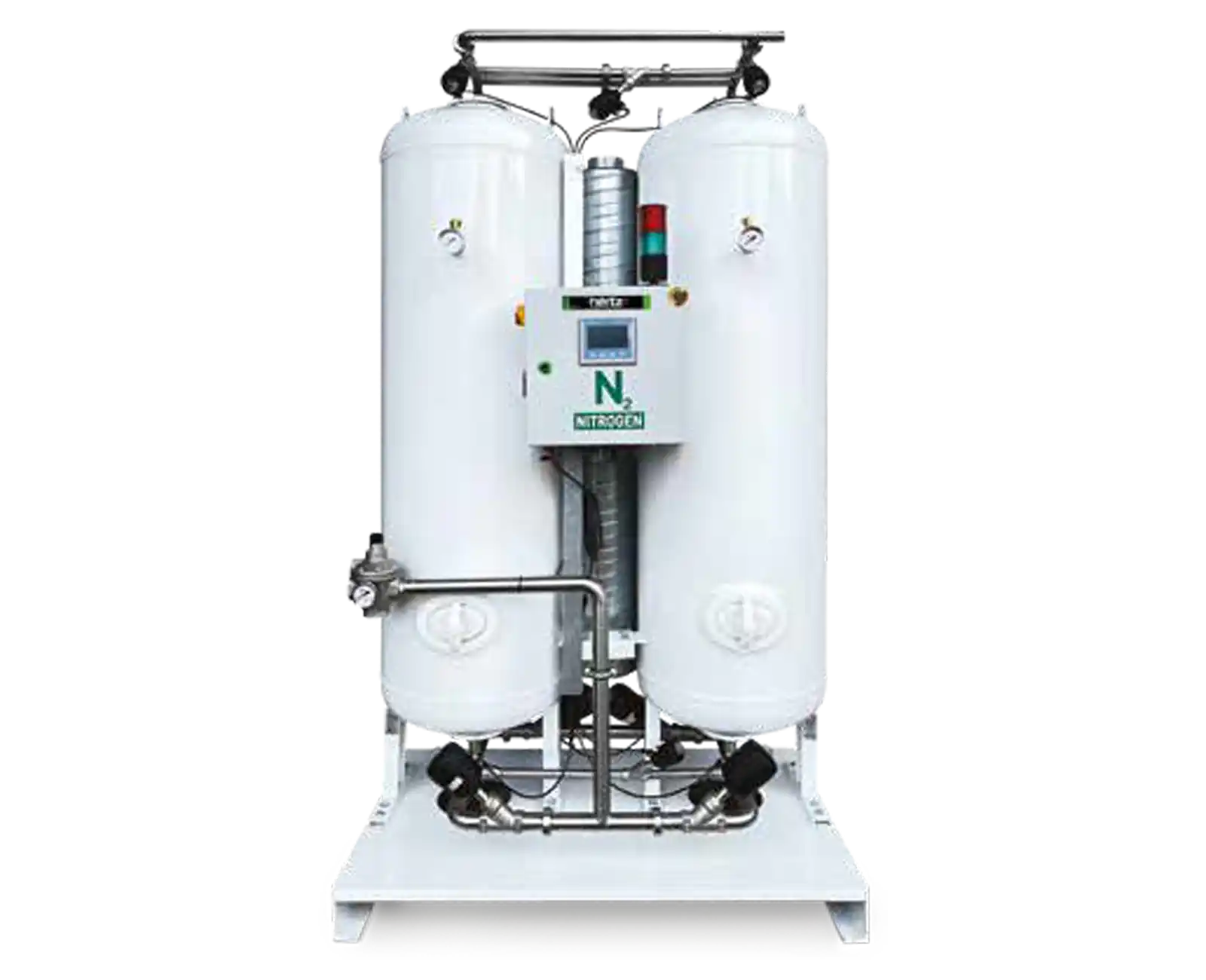

HNG Nitrogen Generators

Get A Quote Contact Share

Advantages

• Compact design, full automated operations

• Replaces manifold usage

• Touch Screen PLC for controlling the complete system

• New design silencer that operates at lower noise levels during pressurization and purge

• Durable piston valves for long-life operation

• The purity and capacity of nitrogen gas is designed to meet customer requirements (Nitrogen Purity 95%~99.999% is available)

• Minimum maintenance cost

• Lower air-to-nitrogen (A/N) ratios and energy consumption

Nitrogen is separated from oxygen and enriched with the Carbon Molecular Sieve (CMS) adsorbent used in Hertz Pressure Swing Adsorption (PSA) type Nitrogen generators.

Carbon Molecular Sieve (CMS) allows nitrogen to pass through the line by adsorbing oxygen and water vapor molecules under a certain pressure. Nitrogen Generator produces nitrogen gas through two adsorption tanks filled with Carbon Molecular Sieve (CMS).

Clean and dry air is directed to one of the tanks in a sequential manner for the adsorption process. The Carbon Molecular Sieve (CMS) in the tank adsorbs oxygen and water vapor molecules and keeps them in its pores, allowing nitrogen molecules to pass through. Thus, nitrogen gas is produced (Purity levels can be between 95-99.999% depending on the areas of use and customer expectations).

Standard

• Nitrogen Tanks • Silencer • Mini PLC • Tank Manometers • Proportional Valve

Optional

• Dew Point Sensor Kit • Flowmeter Kit • Carbolescer • T Filter • Oxygen Analyzer Kit • Pressure Regulator • 3-Way By-Pass Valve Kit • HMI Color Touch Screen PLC • Buffer Tank • Oil Indicator

TECHNICAL SPECIFICATIONS

Model	Free Nitrogen Delivery @ Following Purity Level (Nm3/h)
Model	95%	97%	98%	99%	99,50%	99,90%	99,95%	99,99%	99,995%	99,999%
HNG 140	27,5	23,4	23	15,3	12	9,8	8,3	4,7	3,7	2,9
HNG 185	36,7	31,3	30,8	20,4	16,1	13,1	11,1	6,2	4,9	3,9
HNG 225	45	38,3	37,7	24,9	19,7	16,1	13,6	7,6	6	4,8
HNG 360	71,5	60,9	59,9	39,7	31,3	25,6	21,6	12,1	9,5	7,6
HNG 475	94,7	80,6	79,3	52,5	41,4	33,8	28,7	16,0	12,6	10
HNG 640	127,9	108,9	107,2	71	55,9	45,7	38,7	21,7	17,0	13,5
HNG 700	146,5	124,7	122,8	81,3	64,1	52,4	44,4	24,8	19,5	15,5
HNG 810	162,7	138,5	136,4	90,3	71,2	58,2	49,3	27,6	21,6	17,2
HNG 1065	213	181,3	178,5	118,2	93,1	76,2	64,5	36,1	28,3	22,5
HNG 1300	260,6	221,8	218,3	144,6	113,9	93,2	78,9	44,1	34,6	27,6
HNG 1580	316,8	269,6	265,4	175,7	138,5	113,3	95,9	53,7	42,1	33,5
HNG 1750	349,5	297,4	292,8	193,9	152,8	124,9	105,8	59,2	46,5	37
HNG 1940	387,2	329,5	324,5	214,8	169,3	138,4	117,2	65,6	51,5	41
HNG 2610	523,6	445,6	438,7	290,4	228,9	187,2	158,5	88,7	69,6	55,4
HNG 3050	610,6	519,6	511,6	338,7	266,9	218,3	184,9	103,5	81,2	64,6
HNG 3660	430,5	622,9	613,3	406,1	320	261,7	221,5	124	97,3	77,4
HNG 4500	902,8	768,3	756,5	500,8	394,7	322,8	273,3	153	120	95,5
HNG 5290	1058	900,4	886,5	587	462,6	378,3	320,3	179,3	140,7	111,9
HNG 6100	1220,1	1038,3	1022,3	676,8	533,5	436,2	369,3	206,7	162,2	129,1
HNG 7340	1468,7	1249,9	1230,7	814,8	642,2	525,1	444,6	248,8	195,3	155,4
HNG 9060	1812,9	1542,8	1519	1005,7	792,7	648,1	548,7	307,2	241	191,8
HNG 10780	2156,7	1835,5	1807,1	119,5	943	771,1	652,8	365,4	286,7	228,1
HNG 12100	2422,5	2061,5	2029,7	1343,8	1059,1	866	733,2	410,4	322	256,2
HNG 14780	2958,6	2517,9	2479,5	1641,3	1293,6	1057,8	895,5	501,3	393,3	312,9
